帽型简易组合型（一体凸轮）

YHS-Ⅰ系列柔轮为中空翻边形标准结构，整机机构紧凑，输入轴直接与波发生器内孔配合，通过平键连接。既可采用刚轮端固定，柔轮端输出的连接方式使用；也可采用柔轮端固定，刚轮端输出的连接方式使用

1.结构简洁紧凑
2.高刚性
3.无齿隙
4.良好的定位与旋转精度
5.输入与输出同轴

型号	减速比	额定转矩（2000r/min）	启动停止时容许最大转矩	平均负荷转矩容许最大值	瞬间容许最大转矩	容许最高输入转速	容许平均输入转速	背隙（Arc Ses）	传动误差（Arc Ses）	设计寿命	重量
型号	减速比	Nm	Nm	Nm	Nm	r/min	r/min	≤	≤	hour	kg
14	30	3.9	8.8	6.7	16.8	8000	3500	20	60	12000	0.38
	50	5.2	17	6.8	34			20	60	12000
	80	7.6	22	10.8	46			10	30	15000
	100	7.6	27	10.8	53			10	30	15000
17	30	8.7	15	11.5	29	7000	3500	20	60	12000	0.55
	50	15.6	33	25	69			20	60	12000
	80	21.5	42	27	84			10	30	15000
	100	23	52	37	106
	120	23	52	37	84
20	30	14	26	19	48	6000	3500	20	60	12000	0.79
	50	24	54	32	96			20	60	12000
	80	33	72	46	125			10	30	15000
	100	39	80	48	145
	120	39	85	48	145
25	30	26	48	36	92	5500	3500	20	60	12000	1.27
	50	38	96	53	184			20	60	12000
	80	62	134	85	249			10	30	15000
	100	66	152	106	279
	120	66	163	106	300
	160	66	172	106	309
32	50	74	212	106	374	4500	3500	20	60	12000	2.6
	80	116	298	164	560			10	30	15000
	100	134	328	212	635
	120	134	348	212	672
	160	134	364	212	672
40	50	134	390	190	672	4000	3000	20	60	12000	4.7
	80	202	510	276	968			10	30	15000
	100	258	558	364	1068
	120	286	609	445	1168
	160	286	638	445	1168

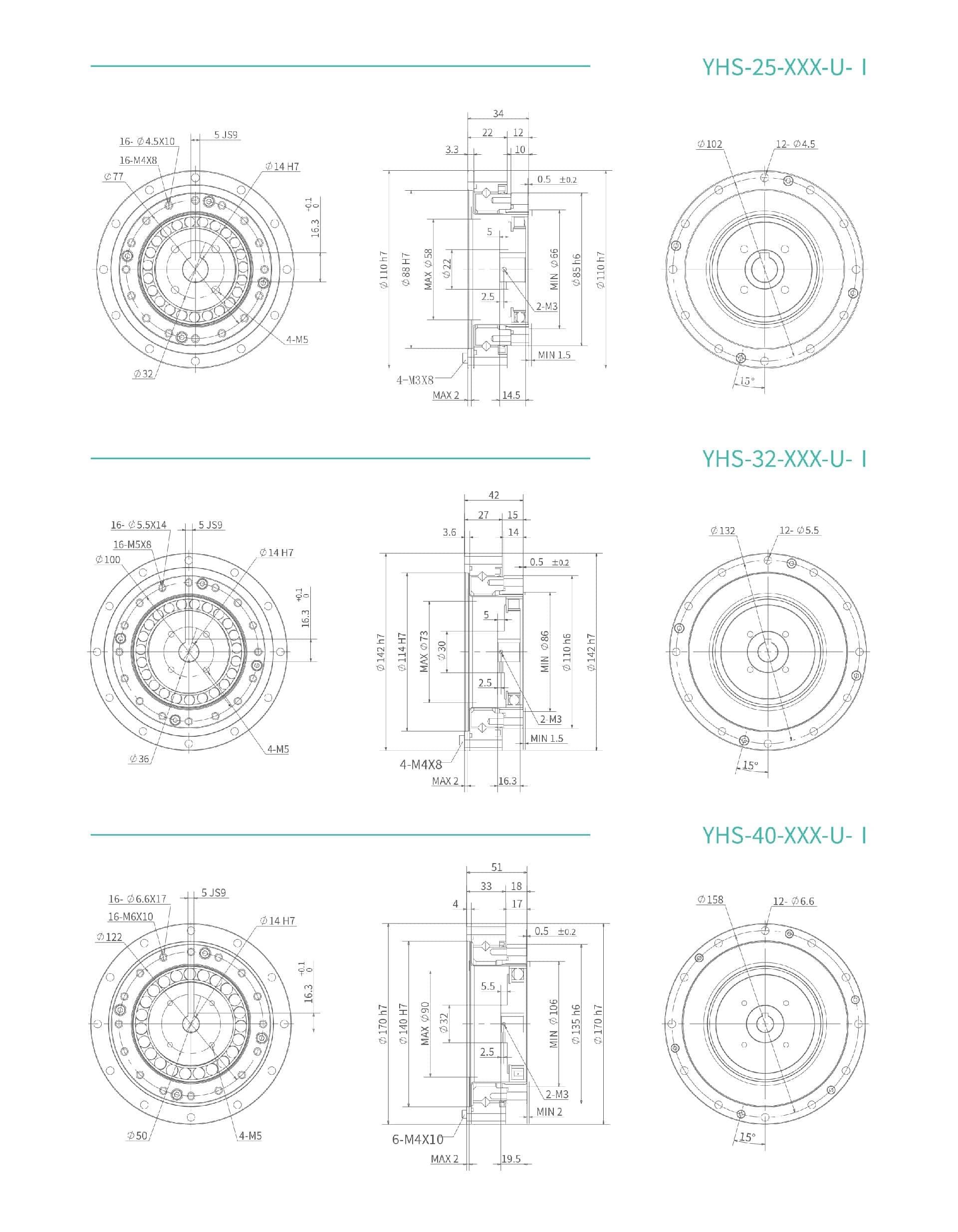

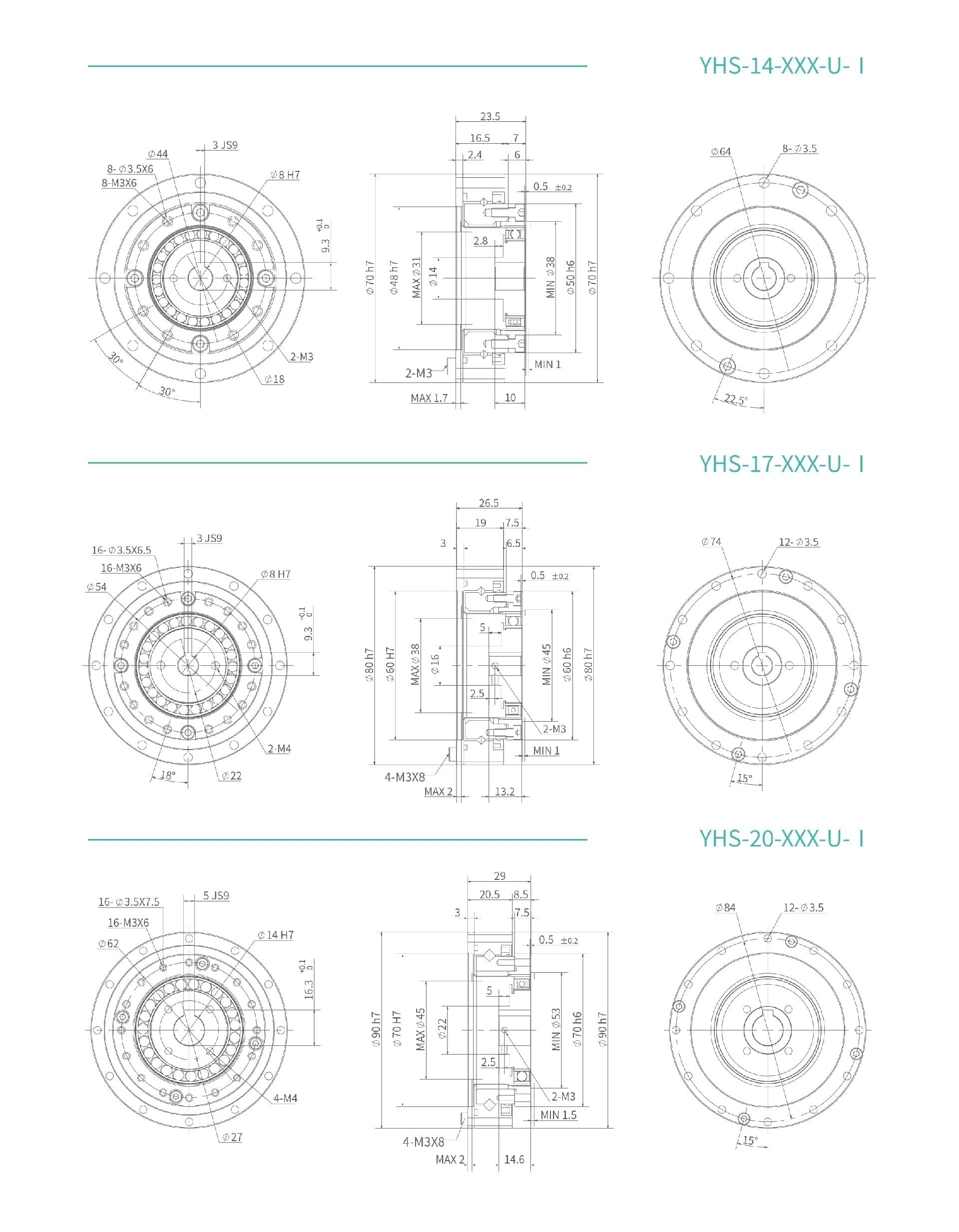

图纸
